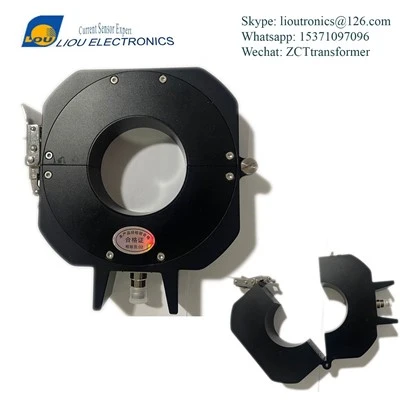

Вимоги до встановлення розділених сердечникових трансформаторів струму
Jul 03, 2021| 1. Побудуйте згідно з кресленнями, електропроводка правильна, мітки номерів рядків на обох кінцях повинні бути чіткими, а діапазон етикеток відповідає вимогам.
2. Струми струму та напруги повинні бути заземлені на виході з вторинної сторони трансформатора. Схема напруги повинна бути захищена запобіжником.
4. Лінія вторинного контуру шафи панелі не повинна мати роз'єму, і не повинно бути роз'єму в середині контрольного кабелю або лінії. Якщо є роз'єм, його слід підключити через його довгу розподільну коробку.
5. Вторинний контур трансформатора струму з роздільною комбінацією повинен бути добре ізольований від землі, а ланцюг напруги та ланцюг струму не слід змішувати.
6. Електропроводка вторинного контуру повинна бути розташована акуратно і красиво, а з'єднувальні гвинти між електропроводкою та електричними компонентами та розподільною коробкою не повинні бути вільними. Відстань між точками кріплення проводки повинна відповідати вимогам.
7. Період неможливо змінити, а послідовність фаз і різниця фаз повинні відповідати вимогам проекту та регламенту. Для проводки трансформатора з диференціальним захистом перед введенням в експлуатацію необхідно виміряти фазову схему двох плечей, щоб перевірити правильність проводки.
8. Мідні дроти слід використовувати для проводів або кабелів вторинного контуру. Поперечний переріз петлі трансформатора напруги не повинен бути менше 1,5 мм. Для вихідної розподільної коробки слід використовувати спеціальні струмові клеми. Невикористана вторинна обмотка трансформатора повинна бути короткозамкнена і заземлена на клемній колодці.
