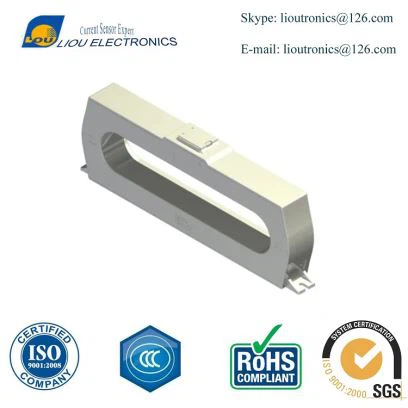

Гнучкий тороїдальний трансформер струму з розділеним сердечником
Цей проект поєднує в собі оптимальну конструкцію магнітопроводу і повністю враховує необхідні вимоги до простору, щоб забезпечити перевірку балансу. При необхідності властивість балансу може знаходитись у заданих умовах виявлення для досягнення 5мА-50мА. Повністю відповідає вимогам схеми виявлення.
- Введення продукту
Опис
· Близький до нульового зсуву навантаження
· Відмінні властивості балансу
· Точність вихідної напруги
· Мінімальна теплова дисперсія
· Відповідає RoHS
· Менший обсяг, легша вага
· Ідеальний захист, делікатна структура для зручного монтажу
· Відмінний дизайн та зовнішній вигляд
· Висока точність задовольняє різноманітне застосування
· Гнучкий дизайн
· Універсальна модульна коробка для різноманітного застосування
Особливості
• Діапазон частот: 50-400 Гц
• Витримка перевантаження: 1,2 х номінального струму безперервно
• Опір ізоляції змінного струму: 5,0 кВ протягом 60 с
• Твердий корпус з полікарбонатом UL® 94V-0
• Стандарт безпеки: IEC / EN60044-1
• Номінальна похибка фазового кута і
Номінальна похибка лінійності: Відповідає IEC61869-2
Відповідає IEC60044-1
• Макс. Робоча напруга: AC660V
• Клас теплоізоляції: клас B
• Вологість: до 95% вологості (без конденсації)
Механічні специфікації
P/N | Струм головного ланцюга | Діаметр (Φ) | Розміри (мм) | Розміри макета (мм) | |||
L | W | H | D1-D2 | M | |||
LO-ZCT513602 | 0-100A | 112-25 | 152 | 32 | 75.5 | 153.5-163.5 | 6 |
LO-ZCT513702 | 0-250A | 142-35 | 186 | 32 | 89.5 | 185-198.5 | 6 |
LO-ZCT513802 | 0-400A | 192-40 | 240 | 32 | 98.5 | 245.5-257 | 6 |
LO-ZCT513902 | 0-630A | 232-45 | 282 | 32 | 105.5 | 284.5-298 | 6 |
LO-ZCT513002 | 0-1000A | 300-60 | 368 | 45 | 138.5 | 388-368 | 6 |
АБСОЛЮТНІ МАКСИМАЛЬНІ РЕЙТИНГИ | |
Діючий діапазон температур вільного повітря | Від -20ºC до 65ºC |
Діапазон температур зберігання | Від -40ºC до 85ºC |
Кваліфікована висока точність
Ця серія продуктів базується на існуючій зрілій технології, вибирає більш високоякісну сировину та поєднується з оптимізацією конструкції форми, точність випробувань отримує сильну гарантію та кращу, ніж вимоги національного стандарту: 0,5%, для особливих вимог, точність може досягати 0,2%.
Цей проект поєднує в собі оптимальну конструкцію магнітопроводу і повністю враховує необхідні вимоги до простору, щоб забезпечити перевірку балансу. При необхідності властивість балансу може знаходитись у заданих умовах виявлення для досягнення 5мА-50мА. Повністю відповідає вимогам схеми виявлення.
У той же час ця серія продуктів може бути використана для тестування струму основної ланцюга та контролю струму пожежної потужності, діапазону струму виявлення від 50А-2000А, Точність краща, ніж клас 0,5, коли вторинна потужність при 5А. Точність краща, ніж клас 0,2 Рівень S при вторинному виході на 1А,
Коли вимірюється сильний струм, слабкий сигнал рівня мА може бути замінений, точність краща, ніж клас 0,1
