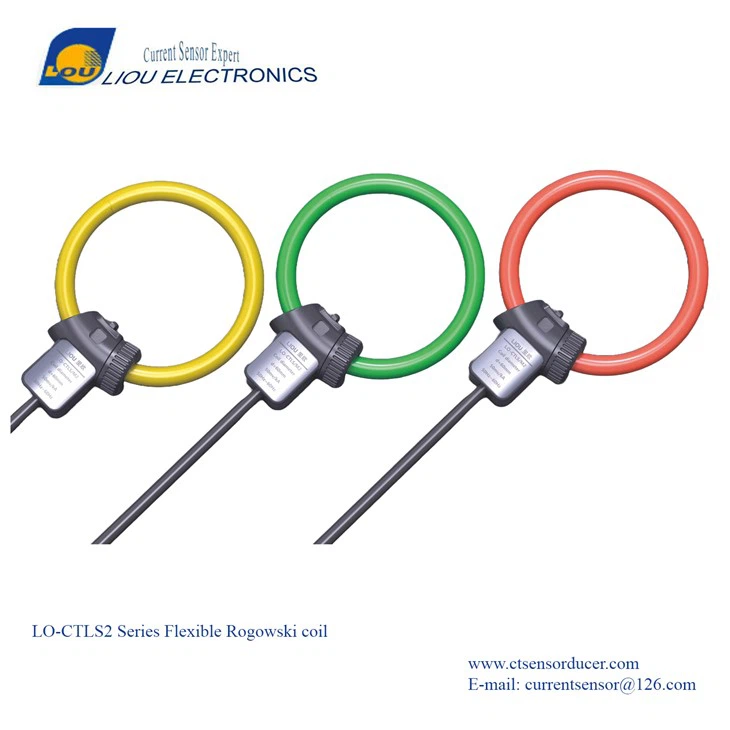

Гнучкий трансформатор датчика струму Rogowski LO-CTLS2

Named after German physicist Walter Rogowski, a Rogowski coil is a flexible current transformer that is used to measure alternating current (AC) in a variety of power monitoring applications. Like other types of current transformers, a Rogowski coil is typically installed in an electrical panel or switchgear and then connected directly, or indirectly via an integrator, to an energy or power meter to obtain accurate amperage вимірювання .

Введення продукту

>Опис:

>Застосування

Вторинні підстанції розподілу
Моніторинг трансформаторів розподілу
Фазорні вимірювальні одиниці (ПМУ)
Комерційні та промислові будівлі
Вимірювання та субмір
Відповідь на попит (DR)
Обладнання системи розподілу

>Стандарти

IEC 61010-1: 2010
IEC 61010-2-32: 2012
IEC 61869-10: 2017
Ul 61010-1: 2012

>Електричні характеристики:

Електричні характеристики
10% -100% Точність	5% (без інтегратора) 1% (w/ інтегратор 45-65 hz)
Помилка фази	W ± 1 градус (45-65 hz) w ± 10 градусів (20 кГц)
10% -100% лінійність	0.50%
Блок живлення інтегратора	15-30 VDC
Пропускна здатність відповіді	1 Гц -1 МГц
Діаметр секції котушки	W7,8мм
Довжина кабелю	2 метри або виготовлені на замовлення
Висота	2000M
Рівень захисту	IP65
Котушка	Кремнію
Вторинний тип кабелю	Екранований дріт або індивідуальний
Діелектрична сила	2 квак/хв
Опір ізоляції	DC500V/100Mω

P/N	Введення (A)	Випуск	Точність	Розміри (мм)
				Φ1	Φ2
LO-CTLS2	0-300 ka	100 МВ 50 МВ 4-20 madc 0-5V 0-1A Індивідуальний	1.0 5.0	80	7.8
				100
				150
				200
				300
				400
