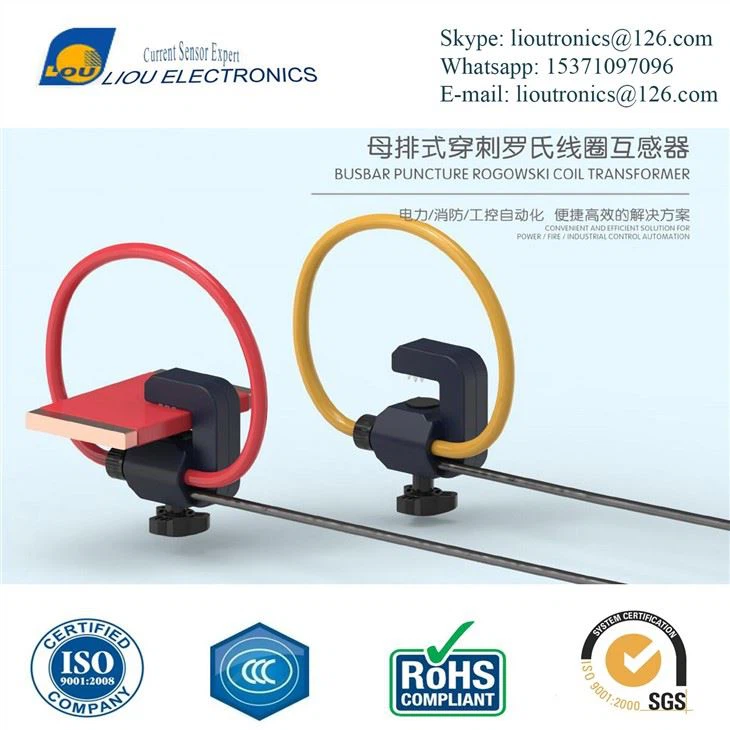

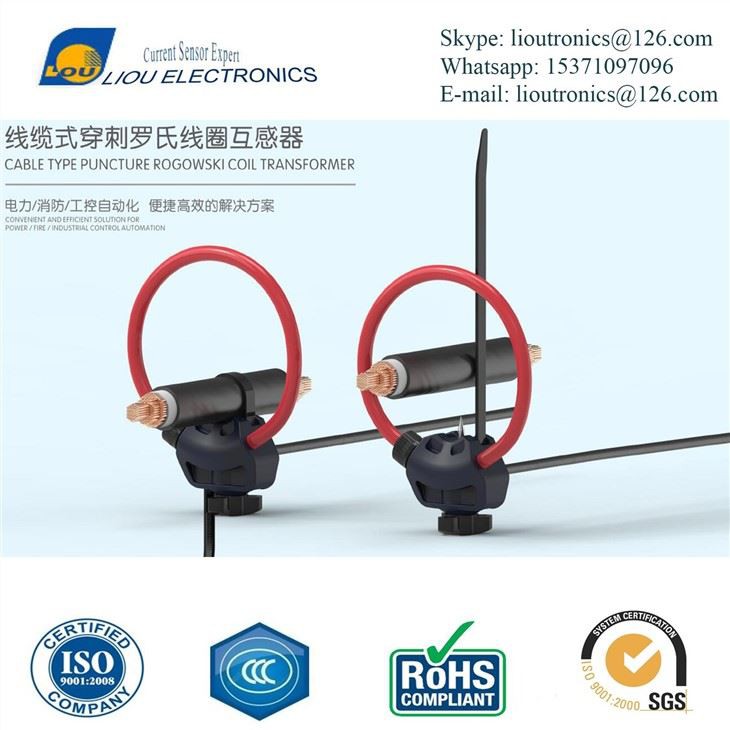

Прокола на шини датчик струму котушки Роговського
Our flexible Rogowski coils revolutionize current measurement with their lightweight, non-invasive design. Engineered for versatility, these coils effortlessly wrap around conductors of any shape or size—even in cramped or complex installations—eliminating the need for circuit interruption. Unlike traditional rigid current transformers, they offer unparalleled adaptability, high accuracy across a broad Діапазон частоти та виняткова лінійність як для моніторингу змінного струму, так і для перехідного струму .
- Введення продукту
>Огляд товару
Flexible Rogowski coil current sensor is used to measure AC current, especially high current. Because of its flexible characteristics, it can be used to measure the conductor current with large size (such as conductor diameter >30см) або нерегулярна форма або вузький простір між провідниками (наприклад, коли традиційний зонд струму затискача не може вимірювати, гнучкий датчик струму котушки Роговського може бути використаний для зручності вимірювання) . Перший-це тип плагіну, який використовується для тимчасового вимірювання портативного інструменту або струму, а для легкого вимірювання потоку .}}}}}}}}}}}}}}} l, що не є встановленим, що вносить вимірювання потоку.}}}}}}} l, що не має наміру провідник .
>Технічні параметри
Максимум витримка напруги: 0,66 кВ (налаштована для спеціальних вимог)
Оцінений первинний струм: 10a ~ 300Ka
Оцінений вторинний вихід: 4v, 1a (a . c) або 4 ~ 20ma (d . c)
Точність: 1%
Оцінка допоміжного джерела живлення: ± 12В, 24V, 5V D . C або 220V A . C
Оцінене споживання електроенергії: S 10W, робоча частота 1Hz -1 MH
Примітка: 1. Інші специфікації можна налаштувати відповідно до конкретних вимог клієнтів .
>Електричні характеристики
|
Електричні характеристики |
|
|
10% -100% Точність |
5% (без інтегратора) 1% (плюс інтегратор, 45-65 hz) |
|
Помилка фази |
W ± 1 градус (45-65 hz) w ± 10 градусів (20 кГц) |
|
10% -100% лінійність |
0.50% |
|
Блок живлення інтегратора |
7-30 VDC |
|
Пропускна здатність відповіді |
1HZ -1 MHZ |
|
Діаметр секції котушки |
W7.6, W10, W12mm або виготовлений на замовлення |
|
Довжина котушки |
2 м або виготовлений на замовлення |
|
Висота |
2000M |
|
Рівень захисту IP |
IP65 |
|
Міцність на стиск |
2 квак/хв |
|
Опір ізоляції |
DC500V/100MQ |
|
Діапазон напруги проколу |
10V-380V |
|
Діапазон датчиків температури |
10K-100K |
|
P/N |
Введення (A) |
Випуск |
Точність |
Розміри (мм) |
|
|
Φ1 |
Φ2 |
||||
|
Lo-ctlsf |
0-300 ka |
100 МВ 50 МВ 4-20 madc 0-5V 0-1A Індивідуальний |
1.0 5.0 |
92.4 |
7.6 10 12 |
|
100 |
|||||
|
150 |
|||||
|
200 |
|||||
|
400 |
|||||
>Розміри:
Lo-Ctlsf на шини проколах котушки Роговського
